法面直廓圓柱蝸桿

發布時間：2016/6/2 15:19:14 來源：海洋傳動

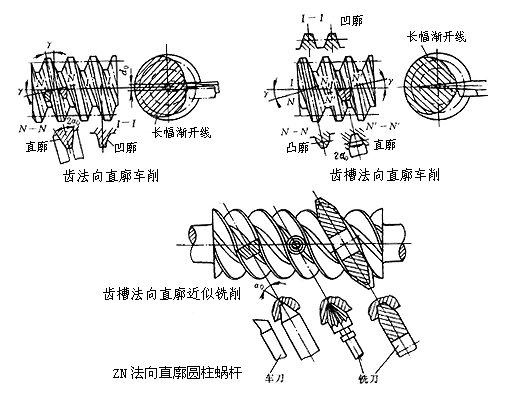

法面直廓圓柱蝸桿蝸桿齒廓在法向截面中為直線，在軸面中微呈凹形曲線，在端截面中齒廓為長幅漸開線。齒形由直線刃成形刀具切削生成，刀具在軸面中與切入方向說成角度等于分度圓柱導程角，成齒線與分度圓柱上蝸桿螺線切線所成角度為齒形角。

直廓環面蝸桿的基本特征是其齒形在軸截面內為一條直線,因此在保證加工時不破壞這一基本特征,是衡量磨削加工方法是否可行的重要準則。本文結合工廠實際加工工藝,提出了用小圓柱面砂輪磨削直廓環面蝸桿的新方法,建立了數學模型。用計算機計算具體實例,精確的計算出其軸截面齒形;從理論上證明了這種磨削方法能保證蝸桿齒面軸截面齒形的直線性。

瀏覽更多關于ZN型蝸桿直廓蝸桿的相關內容
